Pregled izdelka
The2000KVA suhi transformatorje razdelilna enota-iz epoksidne smole,-odporna na korozijo, zasnovana posebej za uporabo v obalni industriji z visoko-vlažnostjo in solnim-pršenjem.
Obseg dobave
Izdelek: Transformator iz lite smole
Število faz: tri-fazno
Nazivna moč: 50KVA - 3150KVA suhi transformator
Primarna napetost: 10.000 V
Sekundarna napetost: 400V
Frekvenca: 50Hz
Vektorska skupina: Dyn11
Prilagodljiva proizvodnja: na voljo
Tehnične specifikacije
|
Model |
SCB10-2000kVA-10/0,4 |
|
Vrsta |
Transformator suhega tipa |
|
Standardno |
GB20052 |
|
Nazivna moč |
2000kVA |
|
Pogostost |
50 HZ |
|
Faza |
tri |
|
Vrsta hlajenja |
ANAF |
|
Primarna napetost |
10 KV |
|
Sekundarna napetost |
0,4KV |
|
Material za navijanje |
Baker |
|
Vektorska skupina |
Dyn11 |
|
Impedanca |
6% |
|
Tapnite Changer |
NLTC |
|
Doseg tapkanja |
±2*2,5 % na primarni strani |
|
Brez izgube obremenitve |
3,05 kW |
|
Izguba obremenitve |
14,40KW |
Risbe in mere
tehnične lastnosti
- Vakuumsko ulivanje smole
Zvitki so obdelani z vakuumskim epoksidnim litjem razreda-H, da se odstranijo notranje praznine in prepreči vdor obalne vlage.
- Zaščita jedra površine
Laminati jedra prejmejo več{0}}slojne hidrofobne prevleke proti-soli, ki preprečujejo nastajanje solnega{2}}vodnega filma.
- Pro-korozijska strojna oprema
Pritrdilni elementi in objemke so izdelani iz visokokakovostnega-nerjavnega jekla ali vroče{1}}cinkane prevleke za odpornost proti hudi morski in obalni koroziji.
- Natančno toplotno modeliranje
Toplotne simulacije CFD optimizirajo notranje hladilne kanale za preprečevanje lokaliziranih vročih točk pod največjo obremenitvijo.
Zmožnosti prilagajanja
| Možnost prilagajanja | Tehnična prilagoditev | Operativni cilj |
|---|---|---|
| Ocena ohišja | Prilagodi ohišja z oceno IP- fizičnim tlorisom. | Ustreza omejitvam notranjega ali zunanjega odtisa. |
| Regulacija napetosti | Konfigurira izklop{0}}odcepnih povezav tokokroga med inženiringom. | Prilagodi se nihanjem napetosti regionalnega omrežja. |
| Konfiguracija terminala | Premakne usmeritve puše, kot je zahtevano. | Ustreza zahtevam za zgornji ali stranski kabelski vhod. |
| Harmonično ublažitev | Med načrtovanjem prilagodi geometrijo jedra in navitja. | Obvlada visoke ne{0}}linearne industrijske profile obremenitev. |
Kontrola in testiranje kakovosti
- Izolacijska trdnost navitja
Testiranje z megohmetrom potrjuje, da izolacijska upornost presega 2000 MΩ, kar preprečuje razpad dielektrika pod napetostjo.
- Natančnost pretvorbe napetosti
Preverjanje razmerja mostov omejuje dejanski odklon znotraj ±0,5 %, kar zagotavlja zelo natančno izhodno napetost.
- Kratkoročna-prenapetostna vzdržljivost
Preskušanje električne frekvence uporablja 1,5-kratno nazivno napetost 1 minuto brez okvare.
- Nizka delna razelektritev
Tovarniško rutinsko testiranje omejuje delno razelektritev pod 10 pC za podaljšanje dolgoročne-življenjske dobe dielektrika.
- Strogo preverjanje izgube
Strogo testiranje jedra pod obremenitvijo in-brez obremenitve zagotavlja, da suhi transformator 2000 KVA izpolnjuje standarde energetske učinkovitosti.
- Odzivnost zaščitne naprave
Simulirano testiranje napak preveri, ali se senzorji PT100 in regulatorji temperature sprožijo takoj.

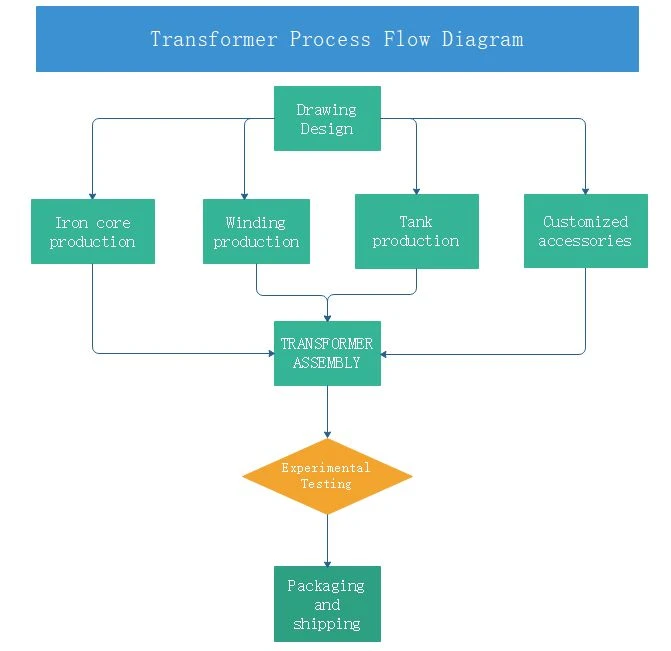

Diagram poteka procesa transformatorja
pogosta vprašanja
V: Kako zasnova ohišja preprečuje nenameren stik s človekom med delovanjem?
O: Ohišja imajo vgrajene-varnostne zapore in standardizirane mrežaste zaslone za blokiranje tujkov in preprečevanje nenamernega dotika.
V: Kako so enote zavarovane znotraj ladijskih zabojnikov, da preprečijo premikanje med prevozom?
O: Težke-jeklene konstrukcijske podlage so privijačene neposredno na tla zabojnika z visoko{1}}nateznimi jeklenimi veznimi-palicami in podložkami.
V: Ali lahko tovarniško namestijo pred-ožičene priključne bloke za sekundarno krmilno ožičenje?
O: Da, vso sekundarno krmilno in senzorsko ožičenje je mogoče napeljati do centralizirane, dostopne nizko{0}}napetostne priključne omarice.
